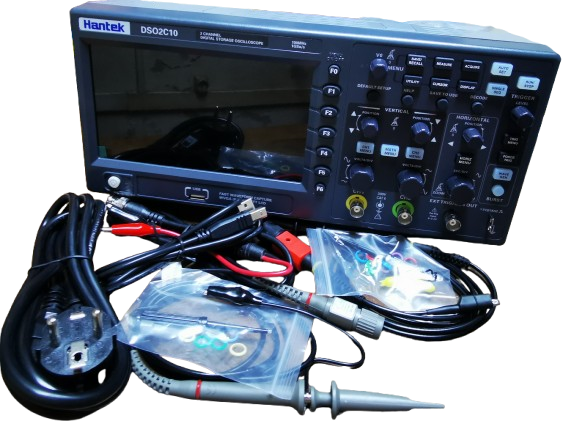

L’oscilloscope numérique Hantek DS02C10 100 MHz est un appareil de mesure polyvalent adapté aux travaux électroniques. Voici ses caractéristiques principales en tant qu’expert en électronique :
Accessoires : sonde 1.5 m, câble USB, câble alligator, manuel, logiciel PC.
Nombre de canaux : 2 canaux analogiques indépendants pour analyser simultanément différents signaux.
Bande passante : 100 MHz, ce qui permet de mesurer des signaux jusqu’à 100 millions de cycles par seconde.
Taux d’échantillonnage : 1 Gigaéchantillon par seconde (1 GSa/s) en temps réel, assurant une bonne précision temporelle.
Profondeur de mémoire : 8 millions de points (8M), offrant une acquisition étendue des signaux détaillés.
Résolution verticale : 8 bits, correspondant à 256 niveaux de représentation des signaux.
Échelle verticale : de 2 mV/div à 10 V/div, ajustable, pour s’adapter à de faibles ou fortes amplitudes.
Temps de montée : ≤ 3,5 ns, ce qui caractérise la rapidité de réponse de l’appareil.
Modes de déclenchement : Edge, Pulse width, Video, Slope, Timeout, Window, Pattern, Interval, Runt, etc., soit 14 modes pour capturer différents types de signaux et événements.
Décodage protocoles séries : UART, LIN, CAN, IIC, SPI, avec fonctions de déclenchement et décodage intégrées.
Fonctions mathématiques : Addition, soustraction, multiplication, division, et analyse FFT (transformée de Fourier rapide).
Écran : écran TFT couleur de 7 pouces, haute résolution (800 x 480 pixels).
Connectivité : USB 2.0 (hôte et périphérique) pour transfert de données et contrôle à distance via SCPI.
Affichages et mesures : 32 mesures automatiques, statistiques, voltmètre numérique, fréquencemètre intégré, affichage XY, zoom.
Impédance de l’entrée : 1 MΩ ± 1%, capacité d’entrée 20 pF ± 3 pF.
Tension maximale d’entrée : 300 V RMS avec sonde 10x, catégorie II.
Dimensions : environ 318 x 110 x 150 mm, poids 2,9 kg.
