Description

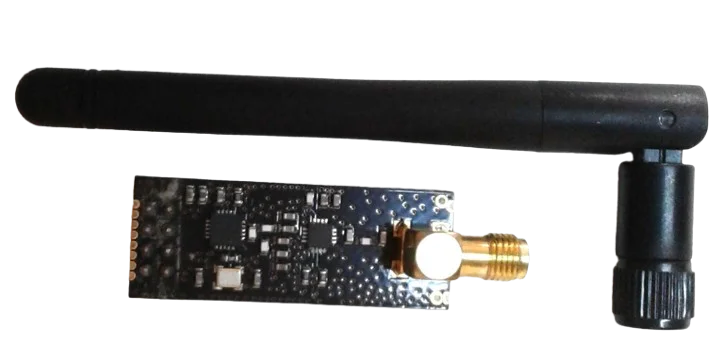

Ce module combine la puce radio basse consommation NRF24L01+ avec un amplificateur de puissance (PA) et un amplificateur à faible bruit (LNA), ainsi qu’une antenne externe (souvent SMA) pour étendre la portée de transmission. Il communique avec des microcontrôleurs via une interface SPI et est couramment utilisé dans des applications IoT, domotique, télécommandes, et réseaux de capteurs sans fil.
Caractéristiques principales
-
Fréquence de fonctionnement : 2,4 GHz (bande ISM)
-
Tension d’alimentation : 1,9 V à 3,6 V (logiciel compatible jusqu’à 5 V sur entrées/sorties)
-
Débit de données : 250 kbps, 1 Mbps, 2 Mbps sélectionnables
-
Portée de communication : jusqu’à 800 à 1100 mètres en champ libre avec antenne externe
-
Puissance d’émission : jusqu’à +20 dBm (avec amplificateur de puissance)
-
Courant de fonctionnement : environ 115 mA en transmission, 13.5 mA en réception
-
Interface : SPI 4 fils (MISO, MOSI, SCK, CSN), plus broches interruption et activation
-
Nombre de canaux : 125 canaux RF disponibles
-
Fonctionnalités avancées : gestion automatique des paquets, multi-canaux, support jusqu’à 6 connexions simultanées
-
Antenne : antenne externe SMA amovible pour meilleure portée et fiabilité
-
Dimensions : typiquement 29 x 15 mm
-
Température de fonctionnement : -40°C à +85°C
Applications courantes
-
Communication sans fil entre microcontrôleurs (Arduino, ESP32, Raspberry Pi)
-
Réseaux de capteurs sans fil
-
Domotique et contrôle à distance
