Module ECG

Module ECG

6,500 CFA

Catégorie :

Description

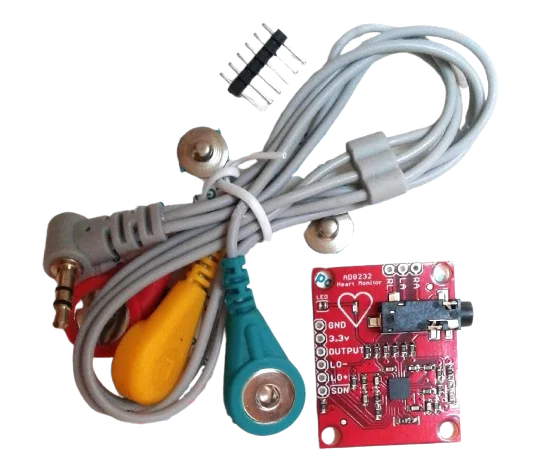

Ce module combine la puce analogique AD8232, optimisée pour le conditionnement des signaux biopotentiels (ECG/EMG) : il extrait, amplifie et filtre les faibles signaux électriques produits par le cœur. La sortie est analogique et facilement lisible via une entrée analogique de carte Arduino ou microcontrôleur. Trois électrodes de type médical (câbles avec boutons-pression) se connectent sur la peau pour réaliser la mesure du rythme cardiaque.

Caractéristiques principales

  • Puce principale : AD8232 Analog Devices (conditionnement de signal ECG)

  • Alimentation : 3,3 V à 5 V DC

  • Sortie signal : analogique (relié à une entrée analogique d’Arduino, ESP32, etc.)

  • Broches utiles : GND, 3.3 V, OUTPUT (signal ECG), LO–, LO+, SDN (shutdown)

  • Détection “lead-off” : Signale la mauvaise connexion des électrodes

  • Technologie de filtrage : Filtre passe-haut à 2 pôles contre les artefacts de mouvement, filtre passe-bas à 3 pôles pour éliminer le bruit supplémentaire, réjection mode commun élevée (~80 dB)

  • Fréquence d’échantillonnage typique : jusqu’à 1000 Hz selon l’application et la plateforme

  • Dimensions du module : env. 28 mm x 22 mm

  • Connectique : câble avec jack 3,5 mm pour électrodes médicales/clips

  • LED intégrée : indique le rythme cardiaque détecté
