Description
-

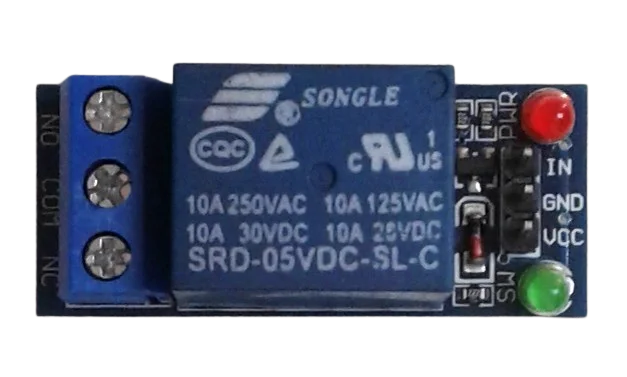

Ce module intègre un relais électromécanique fonctionnant sous 5V DC pour la bobine.
-
Un circuit de commande (souvent à base de transistor, optocoupleur) assure l’isolation galvanique entre la partie commande et la partie puissance, protégeant ainsi le microcontrôleur des surtensions et arcs électriques.
-
Une LED d’état indique l’activation du relais.
-
Bornier à vis pour la connexion de la charge à commuter (lampes, moteurs, électrovannes, etc.), avec contacts NO (Normalement Ouvert), NC (Normalement Fermé), et COM (Commun).
-
Entrée compatible logique TTL : peut être commandée directement par une sortie numérique à 5V.
Caractéristiques techniques typiques
-
Tension d’alimentation bobine : 5V DC
-
Courant de commande : 10 à 70 mA selon modèle
-
Pouvoir de coupure : 10A sous 250V AC ou 10A sous 28-30V DC
-
Type de relais : SPDT (single pole double throw) – 1RT (1 relais à 1 contact repos/travail)
-
Temps d’activation : 10 ms ; temps de relâchement : ≤ 5 ms
-
Durée de vie mécanique : 10 000 à 100 000 cycles typiques
-
Interface connectique : broches pour entrée commande et alimentation, bornier à vis côté charge
-
Dimensions courantes : 53 x 18 x 20 mm
-
Protection : diode de roue libre sur bobine pour suppression des surtensions inductives
