Description
Elle produit des tensions très élevées à haute fréquence, capable de générer des arcs électriques spectaculaires et d’illuminer des tubes fluorescents sans contact direct.
Description
-

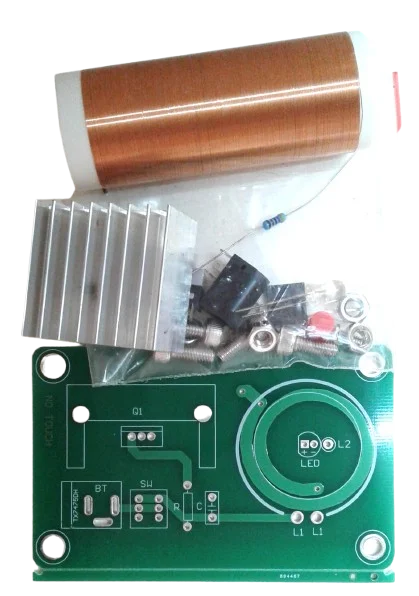

La bobine de Tesla est constituée essentiellement de deux circuits de bobinages couplés :
-
Un circuit primaire comprenant un condensateur, une ou plusieurs spires de fil conducteur, et un dispositif de déclenchement (transformateur haute tension, éclateur à étincelles).
-
Un circuit secondaire, beaucoup plus inductif et avec un grand nombre de spires jointives sur un support cylindrique isolant, générant la haute tension.
-
-
Le fonctionnement repose sur la résonance électrique entre ces deux circuits, ce qui permet un transfert d’énergie très efficace à haute fréquence.
-
Le sommet du bobinage secondaire est généralement muni d’un électrode terminale, souvent torique, servant de point de décharge des étincelles et réduisant les pertes par effet corona.
Caractéristiques techniques
-
Type : Transformateur à noyau d’air (pas de noyau magnétique), résonant en courant alternatif haute fréquence.
-
Fréquence de fonctionnement : Habituellement quelques centaines de kHz (variable selon construction).
-
Tension de sortie : De plusieurs dizaines de milliers à plusieurs centaines de milliers de volts.
-
Courant : Très faible intensité, souvent de l’ordre de quelques mA, ce qui permet malgré tout des arcs très puissants.
-
Matériaux : Bobinage en fil de cuivre émaillé, condensateur haute tension, support isolant.
