Description

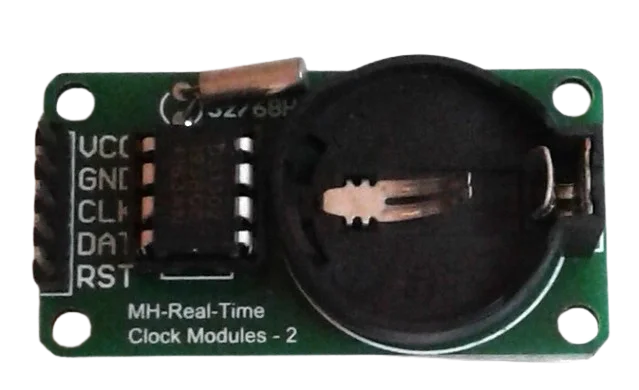

- C’est un circuit intégré RTC avec charge d’entretien intégrée (pile bouton) pour garder l’heure en cas de coupure d’alimentation.
-
Il intègre une horloge/calendrier complet : secondes, minutes, heures, jours, semaines, mois, années.
-
Le module contient également 31 octets de RAM statique pour le stockage de données temporaires.
Caractéristiques techniques principales
-
Tension d’alimentation : 2.0 V à 5.5 V (généralement 3.3 V ou 5 V)
-
Courant de repos : très faible, typiquement inférieur à 300 nA à 2 V, ce qui permet de préserver la batterie longtemps
-
Fréquence du cristal : 32,768 kHz (horloge à quartz pour la précision)
-
Mémoire RAM : 31 octets pour le stockage de données temporaires
-
Format temps : supporte l’horloge 24h ou 12h (AM/PM)
-
Réglage automatique : gestion des années bissextiles (de l’an 2000 à 2099)
-
Interface de communication : 3 fils, non I2C ni SPI standard, protocole spécifique simple
-
Boîtier : DIP 8 broches, parfois SOIC
-
Dimensions typiques du module : environ 44 mm × 24 mm × 12 mm (si module prêt à l’emploi complet)
Fonctions avancées
-
Le DS1302 dispose d’un tampon mémoire pour lire l’heure en “burst” (bloc continu) afin d’éviter les erreurs lors d’un changement d’heure à la lecture.
-
Sa faible consommation permet une autonomie prolongée grâce à une pile bouton CR2032.
-
Utilisé dans des applications nécessitant la conservation fiable de l’heure, même en liaison déconnectée.
