Description
-
Principe de fonctionnement : le capteur PIR est doté d’un détecteur infrarouge sensible aux variations rapides de chaleur provoquées par le déplacement d’un individu ou d’un animal. Il mesure la différence entre le rayonnement d’arrière-plan et celui émis par le corps entrant dans la zone (généralement entre 8 et 14 µm, typique du rayonnement thermique humain).
-

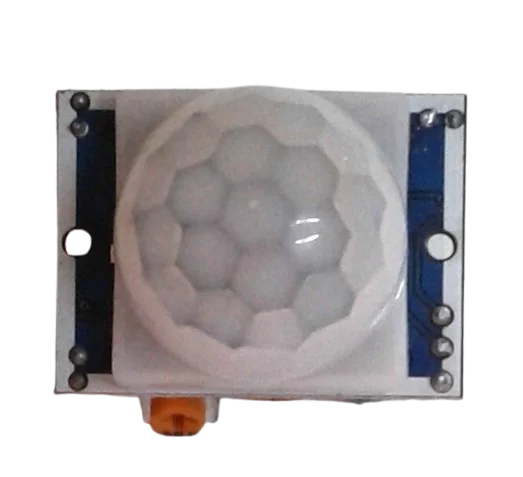

Structure : une lentille (souvent Fresnel) concentre le rayonnement IR sur le capteur pyroélectrique, qui convertit la variation de chaleur en signal électrique.
-
Caractéristiques de détection : la zone de détection est segmentée en faisceaux ou zones sensibles pour favoriser la détection des mouvements dans toutes les directions. Le capteur est passif : il ne génère pas de signal IR mais capte celui émis naturellement.
Caractéristiques techniques
-
Tension d’alimentation : 4,5 V à 20 V DC
-
Courant de fonctionnement : ≤ 65 mA
-
Angle de détection : 110° à 120°
-
Distance de détection : jusqu’à 7 m (modèles courants)
-
Temps de réponse : < 1 s
-
Temps de délai réglable : de 3 s à 5 min (temporisation)
-
Sortie : niveau logique haut/bas (compatible microcontrôleur)
-
Dimensions : entre 20×40 mm et 45×32 mm selon le capteur et son boîtier
-
Température de service : −20 °C à +70 °C
Points forts
-
Sans contact, très faible consommation, détection rapide, facilement intégrable dans des systèmes d’alarme, d’éclairage automatique, de domotique ou d’applications Arduino.
-
Sensibilité et durée de déclenchement réglables selon le modèle pour s’adapter à l’environnement (pièce, couloir, extérieur).
