Description
-

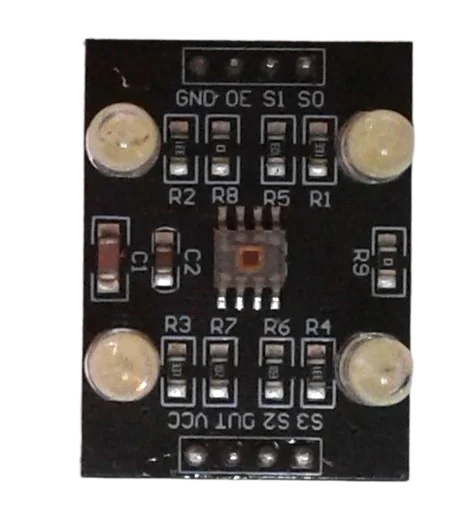

Le module comporte une matrice de photodiodes sensibles aux couleurs rouge, verte, bleue (RGB) ainsi que des photodiodes pour la lumière blanche.
-
Il utilise une source lumineuse LED blanche pour éclairer l’objet et capter la lumière réfléchie.
-
Un oscillateur interne convertit l’intensité lumineuse mesurée en une fréquence de sortie proportionnelle à la luminosité du canal couleur sélectionné.
-
Les broches S0 et S1 permettent de régler la fréquence de sortie (rapport d’échelle).
-
Les broches S2 et S3 servent à sélectionner la couleur (rouge, vert, bleu, ou clair).
Caractéristiques techniques
-
Alimentation : 3,3 V à 5 V DC
-
Fréquence de sortie : variable (de quelques centaines de Hz à quelques centaines de kHz selon réglage)
-
Type de sortie : signal digital en fréquence proportionnelle à l’intensité lumineuse
-
Canaux couleurs : 4 (rouge, vert, bleu, clair)
-
Précision : haute résolution due à l’échantillonnage fréquentiel
-
Dimensions : environ 26×20 mm pour le module complet
-
Utilisation : interface facile avec microcontrôleur via lecture fréquence (Arduino, Raspberry Pi…)
